YZ液压站

　　　液压站组成及工作原理：

液压站是液压传动装置的动力源，按驱动装置要求的流向、压力和流量供油，适用于驱动装置与液压站分离的各种机械上，将液压站与驱动装置(油缸或油马达)用油管相连， 液压站即可实现各种规定的动作。

工作原理：电机带动油泵工作提供压力源，通过集成块、液压阀等对驱动装置(油缸或油成达)进行方向、压力、流量的调节和控制，实现各种规定动作。

　型号表注方式：

　　标记示例：

　　泵装置上置立式，油箱容量160升，采用单级叶片泵，电机功率2.2千瓦，工作压力63kgf/cm2，板式的液压站。可标为：YZL160D2.2

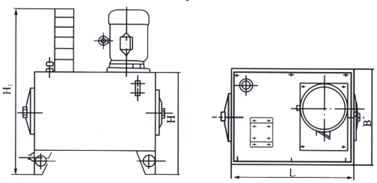

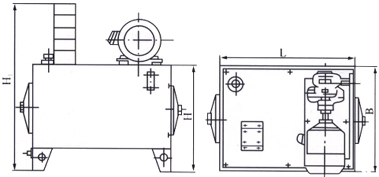

　　YZ系列液压站典型布置方式、外形、尺寸



油箱容量 （升） L B H 25       40       63       100 700 500 520 160 800 600 600 250 900 700 700 400 1000 800 850 630 1200 900 930 800 1300 1000 970
