电液动扇形闸门

　用途

　　 本系列扇形闸门广泛应用于建材、冶金、矿山、电力、化工、轻工、粮食等行业，是各类落料系统的卸料控制装置。

　结构特点

本闸门结构简单，采用优质钢板焊接而成，采用电液推杆驱动，运行平稳，故障率低，可以快速切断料流。

　性能参数

适用介质	适用温度	介质流速
晶料、固体颗粒物料、粉状物料	≤300℃	≤28m/s
电源电压	调节特性	电液推杆型号
380V50HZ	二位开关式	DYT系列

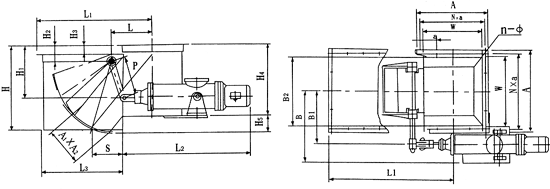

1.DSZ-□A(B)-Ⅰ型电液动扇形闸门

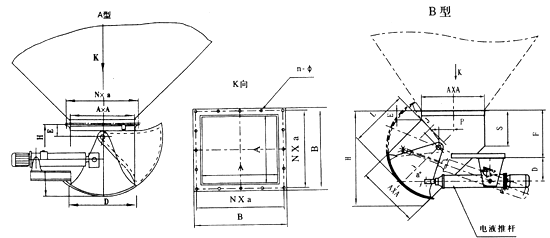

电液动扇形闸门（Ａ、Ｂ型）



2.DSZ-□A(B)-Ⅱ型电液动扇形闸门

　结构特点

本系列电液动动扇形闸门直接将电液推杆固定在闸门本体上，避免了用户在现场定位的烦恼，安装简便。

3.TDSZ-□电液动扇形闸门

　用途：

　　本系列电液动扇形闸门是根据建材行业作业时的特殊需要，用作水泥熟料库除尘设备的理想卸料装置。

　特点：

本闸门在出料口设置了防尘罩，避免了灰尘飞扬；采用电液推杆作动力源，取代气缸传动，节约了工程投资成本；阀体采用阶台结构，减

少了料流冲击；阀体关键部位铺设栅栏结构的耐磨衬板，减少了衬板直接磨损。

性能参数：

适用介质	干燥粉尘
工作温度	≤150℃
卸灰量	6-90m3/h
