重锤式锁风翻板阀

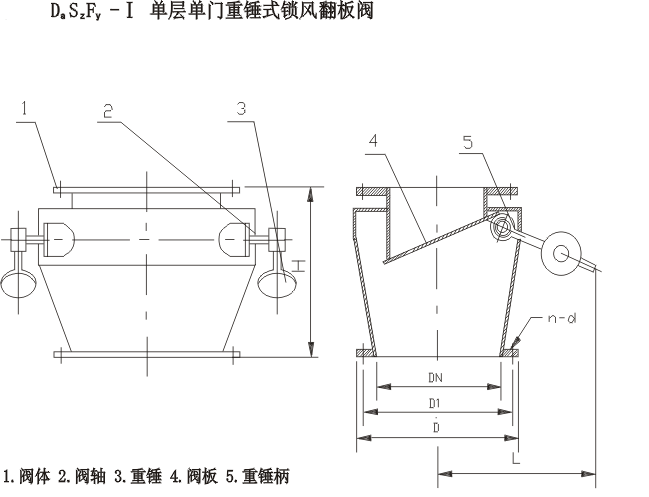

　　A:单层重锤式销风翻板阀

　用 途

　　　 本系列锁风翻板阀广泛适用于建材、冶金、化工、电力等行业，作为各类除尘设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。

结构特点

本系列锁翻板阀采用钢板焊接结构，配置杆自动复位机构，结构紧凑，工作平稳可靠。

工作原理

该系列翻板阀在物料重力作用下自动开启，物料下落后，配重杠杆系统使阀板自动复位，防止野风吹入，从而完成物料的输送。

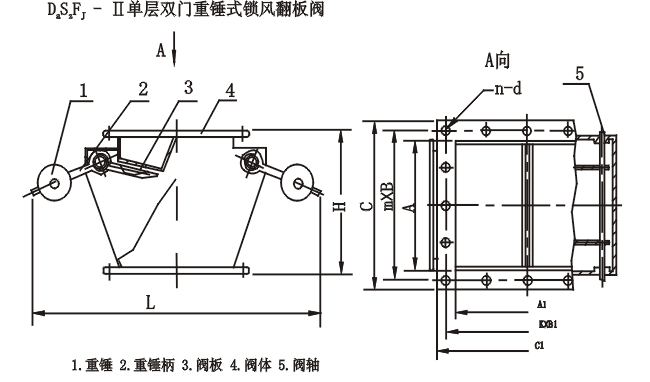

　　B:双层又门重锤式锁风翻板阀

　用　途

本系列锁风翻板阀广泛适用于建材、冶金、化工、电力等行业，作为各类除尘设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。

　结构特点

本系列锁风翻板阀采用钢板焊接结构，配重杆自动复位机构，结构紧凑，工作平稳可靠。具有卸灰彻底、密封性好、重量轻、结构简单、动作灵敏等特点。

　工作原理

　　　该系列阀门的阀板在物料重力作用下自动开启，物料下落后，配重杠杆系统使阀板自动复位，防止野风吹人，从而完成物料输送。

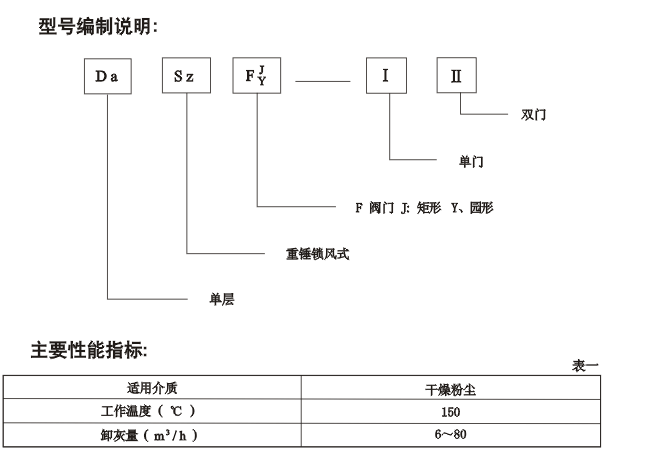

　型号编制说明
